Jual IFM SD9000 Sensor Compressed air meter

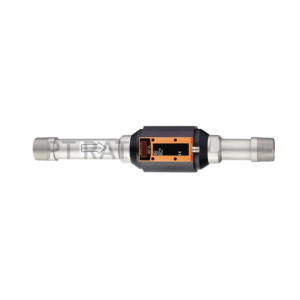

IFM SD9000 Sensor Compressed air meter

IFM SD9000 Sensor Compressed air meter berkualitas Original dan dijamin keasliannya. Kami adalah Distributor IFM di indonesia | IFM adalah merk dagang terkemuka yang telah dipakai hampir di semua pabrik yang ada di Indonesia. Kami siap memenuhi kebutuhan IFM Sensor untuk Anda dengan cepat dengan harga bersaing di seluruh Indonesia.

IFM SD9000 Sensor Feature :

Precise measurement of flow, consumption and medium temperature
High accuracy, repeatability and measurement dynamics
For detecting compressed air in industrial use
With switching output, analogue output and pulse output
Clearly visible 4-digit LED display

IFM SD9000 Sensor Compressed Product characteristics

Number of inputs and outputs

Number of digital outputs: 2; Number of analogue outputs: 1

Process connection

threaded connection R 1 1/2 DN40

Temperature monitoring

Measuring range [°C]

0…60

Application

for industrial applications

Media

compressed air

Note on media

air quality ISO 8573-1

class 141

class 344

Medium temperature [°C]

0…60

Pressure rating [bar]

Pressure rating [Mpa]

1.6

Electrical data

Operating voltage [V]

18…30 DC; (according to EN 50178 SELV/PELV)

Current consumption [mA]

< 110

Protection class

III

Reverse polarity protection

yes

Power-on delay time [s]

IFM SD9000 Inputs / outputs

Number of inputs and outputs

Number of digital outputs: 2; Number of analogue outputs: 1

Outputs

Total number of outputs

Output signal

switching signal; analogue signal; pulse signal; IO-Link; (configurable)

Electrical design

PNP

Number of digital outputs

Output function

normally open / normally closed; (parameterisable)

Max. voltage drop switching output DC [V]

Permanent current rating of switching output DC [mA]

250; (per output)

Number of analogue outputs

Analogue current output [mA]

4…20; (scalable)

Max. load [Ω]

500

Pulse output

consumed quantity meter

Short-circuit protection

yes

Type of short-circuit protection

pulsed

Overload protection

yes

IFM SD9000 Measuring/setting range

Measuring range

20…6835 l/min

0.3…95.3 m/s

1.5…410 m³/h

Display range

0…8200 l/min

0…114.4 m/s

0…492 m³/h

Set point SP

55…6835 l/min

0.8…95.3 m/s

3.5…410 m³/h

Reset point rP

20…6800 l/min

0.3…94.8 m/s

1.5…408 m³/h

Analogue start point ASP

0…5125 l/min

0…71.5 m/s

0…307.5 m³/h

Analogue end point AEP

1710…6835 l/min

23.8…95.3 m/s

102.5…410 m³/h

In steps of

5 l/min

0.1 m/s

0.5 m³/h

Volumetric flow quantity monitoring

Pulse value

0.005…4 000 000 m³

In steps of

0.001 m³

Pulse length [s]

0,018…2

IFM SD9000 Temperature monitoring

Measuring range [°C]

0…60

Display range [°C]

-12…72

Accuracy / deviations

IFM SD9000 Flow monitoring

Repeatability [% of the measured value]

± 1,5

Accuracy (in the measuring range)

± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW); (class 141 / ; class 344; conditions: installation to DIN ISO 2533; installation in pipes: DN40)

Temperature monitoring

Accuracy [K]

± 2; (medium flow in the limit area of the flow measurement range)

IFM SD9000 Response times

Flow monitoring

Response time [s]

0.1; (dAP = 0)

Damping for the switching output dAP in steps [s]

0 – 0,2 – 0,4 – 0,6 – 0,8 – 1

Software / programming

Parameter setting options

Flow monitoring; quantity meter; Preset counter; Temperature monitoring; hysteresis / window; normally open / normally closed; current/pulse output; display can be rotated and switched off; Display unit; totaliser

Interfaces

Communication interface

IO-Link

Transmission type

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI standard

IEC 61131-9 CDV

IO-Link device ID

269 d / 00 01 0D h

Profiles

no profile

SIO mode

yes

Required master port type

Process data analogue

Process data binary

Min. process cycle time [ms]

4.1

Operating conditions

Ambient temperature [°C]

0…60

Storage temperature [°C]

-20…85

Max. relative air humidity [%]

Protection

IP 65

Tests / approvals

EMC

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration resistance

DIN EN 68000-2-6

5 g (55…2000 Hz)

MTTF [years]

227

Pressure Equipment Directive

Sound engineering practice; can be used for group 2 fluids; group 1 fluids on request

IFM SD9000 Mechanical data

Weight [g]

4004

Materials

PBT-GF20; NBR; PC; stainless steel (1.4301 / 304); PTFE; brass coated; aluminium powder-coated

Materials (wetted parts)

stainless steel (1.4301 / 304); FKM; ceramics glass passivated; PEEK GF30; polyester; aluminium

Process connection

threaded connection R 1 1/2 DN40

IFM SD9000 Displays / operating elements

Display

Display unit	5 x LED, green (Nl/min, Nm³/h, Nm/s, Nm³, °C)
function display	1 x LED, green
switching status	2 x LED, yellow
measured values	alphanumeric display, 4-digit
programming	alphanumeric display, 4-digit

Remarks

MW = measured value

MEW = Final value of the measuring range

Measuring, display and setting ranges refer to the standard volume flow according to DIN ISO 2533.

For information about installation and operation please see the operating instructions.

Pack quantity

1 pcs.

Electrical connection

Connection

Pengertian IFM SD9000 Sensor Compressed air meter

Dalam kimia dan sains lainnya, istilah Compressed air meter Atau temperatur dan tekanan standar adalah sebuah keadaan standar yang digunakan dalam pengukuran eksperimen. Standar ini digunakan agar setiap data dalam percobaan yang berbeda-beda dapat dibandingkan. Standar yang paling umum digunakan adalah standar IUPAC dan NIST. Terdapat juga variasi standar lainnya yang ditetapkan oleh organisasi-organisasi lainnya. Standar IUPAC sekarang ini adalah temperatur 0 °C (273,15 K, 32 °F) dan tekanan absolut 100 kPa (14,504 psi),^[1] sedangkan standar NIST adalah 20 °C (293,15 K, 68 °F) dan tekanan absolut 101,325 kPa (14,696 psi).

Dalam bidang industri dan komersial, kondisi standar temperatur dan tekanan bisanya perlu disebutkan untuk merujuk pada kondisi referensi standar untuk mengekspresikan volume gas dan cairan dan kuantitas lainnya. Walapun begitu, kebanyakan publikasi teknis hanya menyatakan \”kondisi standar\” tanpa penjelasan lebih lanjut, sehingga menimbulkan kerancuan dan kesalahan.

Definisi

Definisi lama

Dalam lima sampai enam dasarwasa terakhir, para profesional dan ilmuwan yang menggunakan sistem satuan metrik mendefinisikan kondisi referensi standar temperatur dan tekanan untuk mengekspresikan volume gas sebagai 0 °C (273,15 K) dan 101,325 kPa (1 atm). Sedangkan untuk yang menggunakan saturan Imperial adalah 60 °F (520 °R) dan 14,696 psi (1 atm). Namun kedua definisi di atas tidak lagi digunakan.

Definisi baru

Terdapat beberapa definisi kondisi referensi standar yang sekarang digunakan oleh berbagai organisasi-organisasi di dunia. Beberapa organisasi mempunyai standar yang berbeda pada masa lalu, seperti IUPAC yang mempunyai standar 0 °C dan 100 kPa (1 bar) sejak 1982 dan berbeda dengan standar lama 0 °C dan 101,325 kPa (1 atm).^[2] Contoh lainnya pada industri perminyakan, dengan standar lama 60 °F dan 14.696 psi, dan standar baru (terutama di Amerika Utara) 60 °F dan 14,73 psi.

Kondisi referensi standar
Temperatur	Tekanan mutlak	Kelembapan relatif	Organisasi
°C	kPa	% RH
0	100,000		IUPAC (definisi baru)^[1]
0	101,325		IUPAC (definisi lama),^[1] NIST,^[3] ISO 10780^[4]
15	101,325	0^[5][6]	ICAO\’s ISA,^[5] ISO 13443,^[6] EEA,^[7] EGIA^[8]
20	101,325		EPA,^[9] NIST^[10]
25	101,325		EPA^[11]
25	100,000		SATP^[12]
20	100,000	0	CAGI^[13]
15	100,000		SPE^[14]
°F	psi	% RH
60	14,696		SPE,^[14] U.S. OSHA,^[15] SCAQMD^[16]
60	14,73		EGIA,^[8] OPEC,^[17] U.S. EIA^[18]
59	14,503	78	U.S. Army Standard Metro^[19][20]
59	14,696	60	ISO 2314, ISO 3977-2^[21]
°F	in Hg	% RH
70	29,92	0	AMCA,^[22][23] massa jenis udara = 0,075 lbm/ft³. Standar AMCA berlaku hanya untuk udara.

IFM SD9000 Compressed air meter

Product designation	Compressed air meter
Application	for industrial applications
Process connection	threaded connection R 1 1/2 DN40
Operating voltage DC	18…30 V
Voltage type	DC
Electrical design	PNP
Total number of outputs	2
Output function	normally open / normally closed; (parameterisable); analogue
Output signal	switching signal; analogue signal; pulse signal; IO-Link; (configurable)
Analogue current output	4…20; (scalable) mA
Measuring range	1.5…410 m³/h
Pressure rating	16 bar
Connection	M12 Connector
Materials	PBT-GF20; NBR; PC; stainless steel (1.4301 / 304); PTFE; brass coated; aluminium powder-coated
Materials (wetted parts)	stainless steel (1.4301 / 304); FKM; ceramics glass passivated; PEEK GF30; polyester; aluminium
Display	Display unit: 5 x LED green (Nl/min, Nm³/h, Nm/s, Nm³, °C); function display: 1 x LED green; switching status: 2 x LED yellow; measured values: alphanumeric display 4-digit; programming: alphanumeric display 4-digit
Ambient temperature	0…60 °C
Medium temperature	0…60 °C
Communication interface	IO-Link
Brand	ifm electronic gmbh or equivalent
Type	SD9000

Type IFM SD9000 lainnya

SD8500
SD2500
SD9500
SD5500
SD6500
SD8000
SD6000
SD0523
SD6050
SD2000
SD8600
SD6600
SD5600
SD6100
SD5000
SD9000
SD5100
SD8100
SD6101
SDG070
SDG207
SD6001
SDG107
SDG087
SD8001
SDG157
SDG152
SDG082
SDG200
SDG201
SDG080
SDG100
SDG150
SD2001
SDG102
SD1540
SD2501
SD8501
SD6601
SD8601
SD5800
SD6800

Produk IFM SD9000 yang kami jual adalah barang baru dan bergaransi resmi, silahkan Hubungi Tim marketing kami yang siap membantu untuk info lebih lanjut dan juga untuk mengetahui info harga dan stok dari IFM SD9000 atau Pesan sekarang untuk cepat memenuhi kebutuhan Sensor IFM di perusahaan anda. Kami Distributor IFM Sensor Indonesia dan banyak IFM controller Sensor Untuk informasi lebih lanjut silahkan hubungi Sales Marketing kami.

Datasheet Katalog IFM SD9000
